Задаци - упутство¶

Креирати дијаграм ентитета и веза употребом алата Oracle Data Modeler за следећи проблем.

Једна уљана слика има назив и годину настанка. Уметник може да наслика више слика. За уметника обавезно уносимо име, а можемо да унесемо и презиме, уколико је познато, и биографију, ако је доступна.

Након покретања алата кликнути десни тастер миша над ставком Logical Model и изабрати Show.

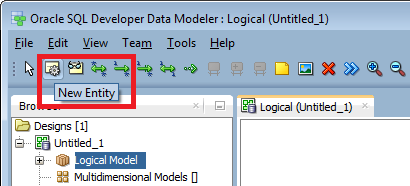

Уочити да је потребно нацртати два ентитета и везу између њих. Нови ентитет додајемо помоћу дугмета New Entity.

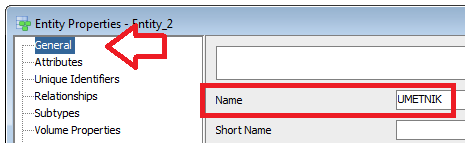

Када се на површину за цртање постави нови ентитет, појављује се дијалог у који можемо да унесемо назив ентитета и списак атрибута. Прво уносимо назив ентитета.

Атрибуте додајемо један по један након клика на знак „+“. Уносимо назив атрибута. Штриклирамо Primary UID за онај атрибут који је примаран јединствени идентификатор, а Manadatory за обавезне атрибуте. Означимо Logical као Data Type и за сваки атрибут изаберемо тип података.

Када додамо све атрибуте, кликнемо на дугме OK и појавиће се ентитет.

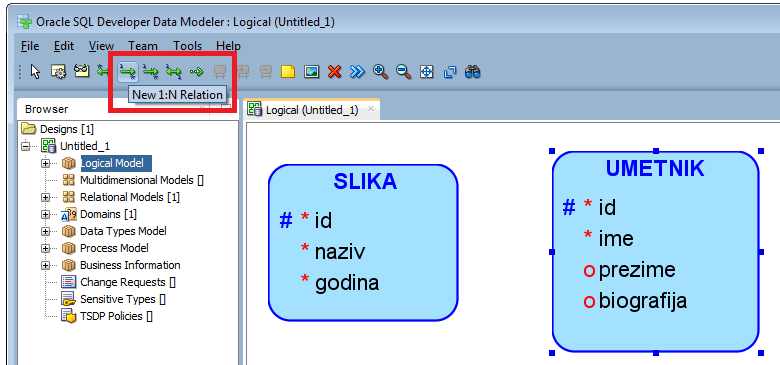

Додамо и следећи ентитет, а након тога треба додати и веза између њих. Веза 1:N се додаје тако што се прво кликне на ентитет који је на страни „један“, а затим на ентитет који је на страни „више“. У овом случају се прво кликне на ентитет UMETNIK, а затим на ентитет SLIKA, зато што је један уметник насликао више слика.

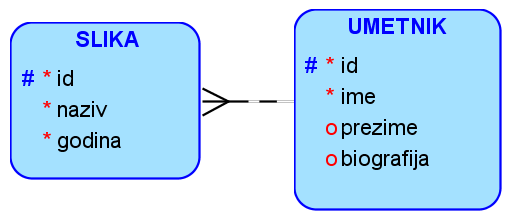

Коначни дијаграм је приказан на следећој слици.

Описани алат за потребе учења је Oracle SQL Developer Data Modeler, а након прихватања услова употребе, може бесплатно да се преузме са следеће адресе:

https://www.oracle.com/database/sqldeveloper/technologies/sql-data-modeler/
