Повезане табеле¶

Страни кључ¶

Приликом дефинисања оваквих табела у СУБП јако је важно нагласити да су вредности у некој колони табеле примарни кључеви унутар неке друге табеле. Каже се да колоне попут id_ucenik у табели изостанака чине страни кључ. Дефинисањем страних кључева унутар СУБП се може осигурати да није могуће да у табели изостанака постоји изостанак који је придружен ученику који не постоји у табели ученика (могуће је, на пример, аутоматски забранити да се обрише ученик из табеле ученика док год постоје изостанци који су му придружени или да се приликом брисања тог ученика из табеле ученика и сви његови изостанци аутоматски избришу).

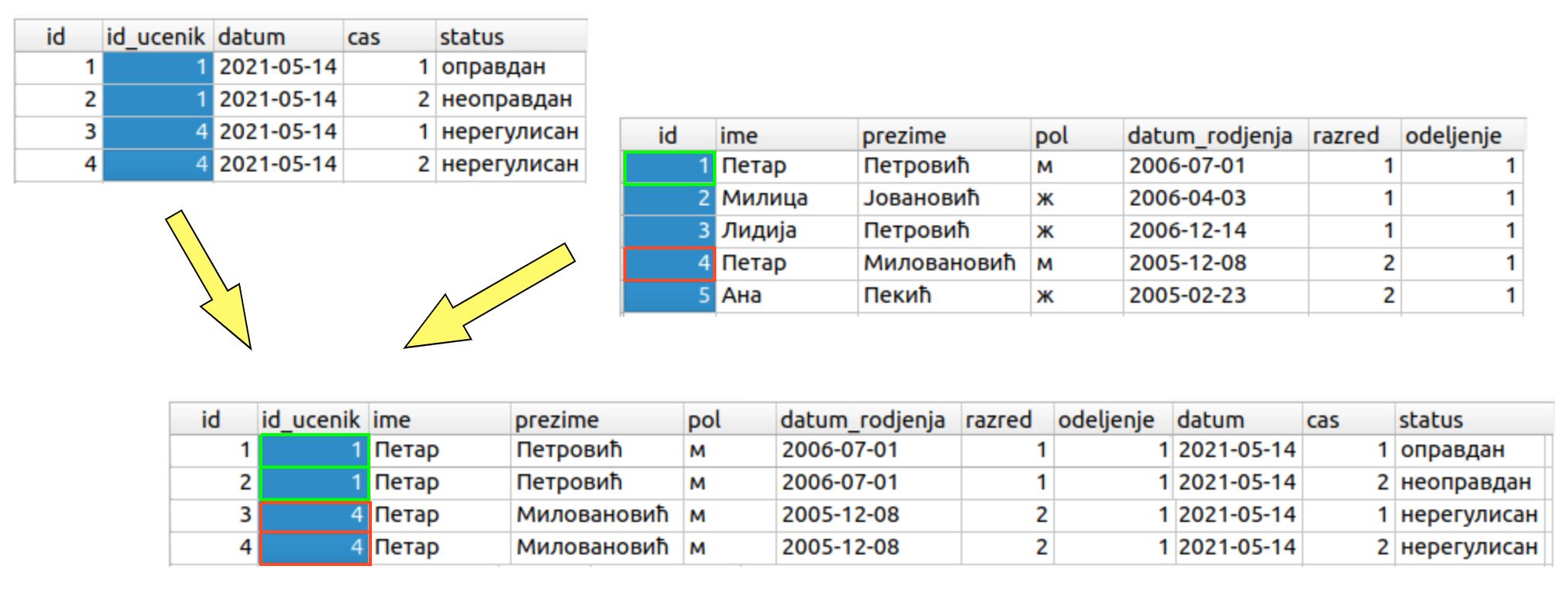

Иако се подаци о ученицима и изостанцима памте у одвојеним табелама, подаци из тих табела се, ако је потребно, могу приказати спојено коришћењем одговарајућег упита (што ћемо касније учити како се ради).

Спајање података из две табеле¶

Нагласимо и да регистровање статуса у облику ниске може довести до одређених проблема. Осим што текстуални статуси заузимају мало више меморије него када би се памтили у облику малих целих бројева, они повећавају вероватноћу да се приликом уноса или претраживања направи грешка услед погрешног уноса текста тј. услед грешке у куцању. Могуће би било направити посебну табелу у којој се статусима придружују бројеви (нпр. 1 за нерегулисан, 2 за оправдан и 3 за неоправдан), а онда у табели изостанака памтити бројеве. Ипак, једноставности ради, то нећемо радити у нашој бази.

Табеле у бази и везе између њих се често представљају дијаграмима. Једна врста дијаграма која се често користи приликом пројектовања база података су дијаграми ентитета и односа (енгл. entity-relationship diagram, ERD). На наредној слици је приказан дијаграм који приказује ученике, изостанке и везу између њих (што практично директно одговара табелама у нашој бази).

Дијаграм ентитета и односа за табелу изостанака¶

Приметимо да између ученика и изостанака постоји следећа веза: сваком изостанку одговара тачно један ученик (који је направио тај изостанак), док сваком ученику може да одговара нула или више изостанака. Овај тип везе називамо веза један-према-више. Најједноставнији начин да се у табелама базе оствари веза један-према-више између две врсте ентитета је тај да се у табелу којом се представља једна врста ентитета упише примарни кључ из табеле којом се представља друга врста ентитета (тј. успостављањем страног кључа). Још један пример везе један-према-више је веза између ученика и одељења (сваком ученику одговара тачно једно одељење, док сваком одељењу одговара више ученика). Пошто о одељењима не памтимо никакве посебне податке, не постоји посебна табела са подацима о одељењима. Са друге стране, табела ученика садржи колоне разред и одељење, које заправо представљају примарни кључ одељења коме ученик припада.

Електронски дневник, поред евиденције изостанака, мора да чува и податке о оценама ученика. Пошто свака оцена припада неком предмету, јасно је да у нашој бази желимо да чувамо и податке о предметима. Зато ћемо да оформимо посебну табелу. За сваки предмет знамо назив, разред у којем се предаје и недељни фонд часова. Назив предмета не може да буде примарни кључ, јер се неки предмети предају у различитим разредима (и са различитим фондом часова). Са друге стране, пар (назив, разред) може да буде примарни кључ, међутим, једноставности ради додаћемо посебно поље id у ком ћемо чувати вештачки уведен јединствени идентификатор (редни број предмета у табели). Пример садржаја табеле предмета је следећи.

Рецимо и да је овај модел донекле упрошћен у односу на реалну ситуацију у нашим средњим школама, јер се предмети могу предавати на различитим смеровима и образовним профилима, са различитим фондом часова, но моделовање реалног електронског дневника је компликованији задатак, који превазилази овај предмет.

На крају размислимо и о томе како можемо да представимо оцене. Сваки ученик може да има нула или више оцена, па се намеће да оцене памтимо у посебној табели, где ће свака врста одговарати једној оцени. За сваку оцену треба да знамо који ученик ју је добио, из ког предмета, ког датума и која је врста те оцене (писмени задатак, контролни задатак, одговарање, итд.). Веома слично као у случају изостанака, у табели оцена је довољно само чувати примарни кључ табеле ученика, тј. јединствени идентификатор ученика. Потпуно аналогно, довољно је да у табели оцена чувамо само примарни кључ тј. јединствени идентификатор предмета. Дакле, табела oцена може да има следећи садржај.

Прва колона id је вештачки уведен примарни кључ тј. јединствени идентификатор сваке оцене, док су колоне id_ucenik и id_predmet су страни кључеви у односу на колоне id у табелама ученика и предмета.

Дијаграмом ентитета и односа, оваква организација базе се може представити на следећи начин.

Између оцена и ученика постоји веза један-према-више (свакој оцени одговара један ученик, док ученик може имати нула или више оцена). Између оцена и предмета такође постоји веза један-према-више (свакој оцени одговара тачно један предмет, док из сваког предмета може постојати нула или више оцена). По раније описаном моделу, везе један-према-више се реализују успостављањем страних кључева (што је и урађено у табели оцена).

Размислимо сада и о природи везе између одељења и наставника. Лако се види да ова веза није један-према-више, јер типично сваком одељењу предаје више наставника, а сваки наставник предаје у више одељења. Зато овакав тип везе зовемо веза више-према-више. Овакву врсту везе не можемо да остваримо помоћу једног страног кључа, као што то радимо код везе један-према-више. На пример, није могуће у табелу наставника уписати примарни кључ одељења, јер наставник може да предаје у више одељења, па би за свако одељење била потребна по једна колона. Већ смо видели да таква организација података није добра. Исто тако, није могуће ни у табелу одељења уписати примарни кључ наставника, јер одељењу предаје више наставника.

Везе више-према-више се обично реализују увођењем помоћне табеле која садржи два страна кључа и остварује две везе један-према-више. На пример, у случају наставника и одељења можемо да уведемо табелу predaje, која би садржала примарни кључ наставника и примарни кључ одељења (заправо редни број разреда и редни број одељења).

Наравно, исти прницип важи и у другим базама (не само у електронском дневнику). На пример, у случају базе података која између осталог садржи и податке о продаји одређених производа, веза између рачуна и производа је такође више-према-више. Другим речима, на сваком рачуну може да се појави више производа, а сваки производ може да се појави на више рачуна. Зато се за евиденцију продаје уводи посебна табела за ставке разних рачуна, а врсте те табеле садрже идентификатор рачуна и идентификатор производа као стране кључеве.

Рецимо и да је могуће да се јави и веза један-према-један између две врсте ентитета, али тада је заправо могуће се они представе јединственом табелом, а да при томе не дође до непотребног дуплирања података и ризика од нарушавања њиховог интегритета.
